柔性電纜是拖鏈運動系統中，電力傳輸材料，信號傳遞載體的首選電纜，具有很強的耐油、防紫外線、防水、耐磨等性能，適合在移動、多油的惡劣環境下使用。廣泛應用于作控制連接線和信號傳輸，在有彎曲要求的控制單元中和在持續彎曲、自由移動和強制運動的拖鏈系統中廣泛使用。
柔性電纜分為：柔性控制電纜、柔性動力電纜、柔性數據電纜、柔性伺服電纜、柔性編碼器電纜、柔性拖鏈電纜等。

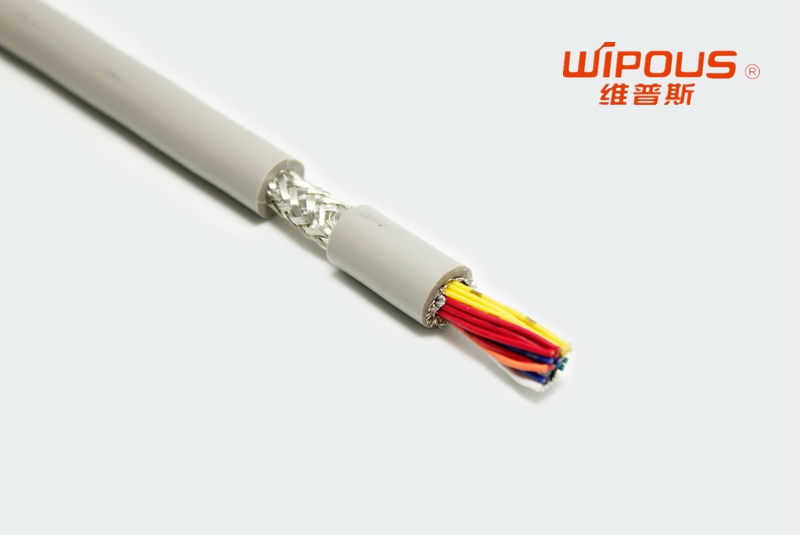

柔性控制電纜：主要用于控制拖鏈電纜系統的電纜，是柔性電纜中比較常見的類型。外護套材料有：PVC、PUR、PETE，PVC材料使用最廣泛。這三種材料都是高密度材料，耐磨損、耐彎曲、耐折。
柔性控制電纜優勢耐化學酸堿腐蝕、阻燃、耐彎曲、耐低溫、耐紫外線、抗水解。
柔性動力電纜：線芯粗大，一般為3芯或四芯，相間絕緣較厚，傳輸動力比較強，外側有金屬鎧甲保護的電纜。
柔性數據電纜：和柔性伺服電纜一樣，都是柔性電纜中用于數據信號傳輸類型電纜，常用于機房中敷設，擁有良好的阻燃性。采用PUR和PETE材料作為護套。
柔性編碼器電纜：編碼器電纜作為連接與控制專用柔性電纜，是可將信號或數據進行編制、轉換為可用以通訊、傳輸或儲存的設備的專用電纜。采用對絞線屏蔽采用優質聚乙烯，傳輸性能優異。雙絞差分長距離傳輸信號低衰減、抗干擾以及抗串音性能高。屏蔽層采用的新型鋁箔麥拉加鍍錫銅網雙層編織屏蔽，有效抵抗電磁波干擾。
柔性電纜型號怎么看？
一般都是在電纜外護套上面標志，型號后面加上額定電壓、芯數和截面積。比如：VV42-10 2*30表示銅芯、聚氯乙烯絕緣、粗鋼線鎧裝、聚氯乙烯護套、額定電壓10KV、2芯、截面積30m㎡的柔性電纜。
1.絕緣種類：V代表聚氯乙烯；X代表橡膠；Y代表聚乙烯；YJ代表交聯聚氯乙烯；Z代表紙
2.阻燃電纜在代號前加ZR；耐火電纜在代號前加NH
3.內護層: V代表聚氯乙稀護套; Y聚乙烯護套; L鋁護套; Q鉛護套; H橡膠護套; F氯丁橡膠護套。
4.特征:D不滴流;F分相;CY充油;P貧油干絕緣;P屏蔽;Z直流。
5.控制層: 0無; 2雙鋼帶; 3細鋼絲; 4粗鋼絲。外被層: 0無; 1纖維外被; 2聚氯乙稀護套; 3聚乙烯護套。
6.導體材料: L代表鋁; T 代表銅。
