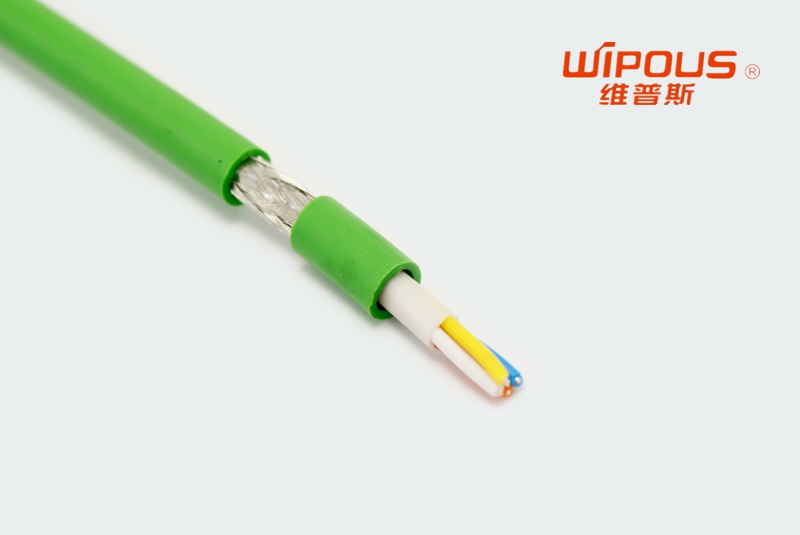

超細銅絲導體

柔性PVC絕緣

進口柔性PUR護套

鍍錫銅絲編織屏蔽

G-HPMCS 高柔性PUR屏蔽數據拖鏈電纜 300V

產品詳情介紹

電纜數據

產品應用：

喬浦G-HPMCS高柔性屏蔽數據電纜專門用于電子控制設備，機床等機械設備等移動的拖鏈系統中的數據及信號傳輸。特別適用于工業環境中，干燥或者潮濕的室內室外露天移動安裝。PUR外護套使此款電纜適用于極其苛刻的工業環境和有腐蝕性冷卻劑和潤滑油場合，具有極好的耐油性，抗磨損性，抗微生物，抗水解，抗化學腐蝕，抗紫外線，保護電纜不受機械應力的損害。鍍錫銅編織屏蔽使線纜具有較強的抗電磁干擾能力，保證數據及信號的穩定傳輸。可用于拖鏈系統中，適合頻繁彎曲。

產品結構：

導體：多股精細裸銅絲，符合UL 758標準

絕緣：特制PVC混合材料

芯線：芯線細膩絞合成纜，彩芯標準符合DIN47100

JZ 黑色芯線白色數字編碼帶黃綠導線

JB 彩芯線帶黃綠導線

OZ 黑色芯線白色數字編碼不帶黃綠導線

OB 彩芯線不帶黃綠導線

屏蔽：鍍錫銅編織屏蔽

外護套：特制PUR混合材料

外護套顏色：黑色和灰色

技術參數：

峰值工作電壓：300V

測試電壓：2000V

絕緣電阻：≥20MΩ/Km（20℃）

最小彎曲半徑：移動安裝：大約7.5×D（線纜外徑）

固定安裝：大約6×D（線纜外徑）

工作溫度：移動安裝 -5℃到+80℃

固定安裝 -30℃到+80℃

阻燃特性：符合VW-1，FT1

認證：UL20234

產品特性和符合認證：

移動特性：

1、敷設行程：100M,加速度50m/S²，移動速度5m/S

2、彎曲壽命：30次/分鐘，>500萬次

特性：

1、耐油，防水解和微生物

2、抗輻射，耐臭氧，耐酸堿，抗溶劑

3、高耐磨性，耐刻痕，能承受重的機械負荷

4、耐曲繞，抗扭性，抗電磁干擾

型號	芯線根數+導體規格	芯線根數+導體截面積	電纜近似外徑 (mm Max.)	電纜近似重量 (kg / km)
型號	芯線根數+導體規格	芯線根數+導體截面積	電纜近似外徑 (mm Max.)	電纜近似重量 (kg / km)
G-HPMCS-26AWG-2C	2*26AWG	2*0.14	4.8	31.9
G-HPMCS-26AWG-3C	3*26AWG	3*0.14	5.0	36.4
G-HPMCS-26AWG-4C	4*26AWG	4*0.14	5.3	41.9
G-HPMCS-26AWG-5C	5*26AWG	5*0.14	5.7	47.8
G-HPMCS-26AWG-6C	6*26AWG	6*0.14	6.0	53.7
G-HPMCS-26AWG-7C	7*26AWG	7*0.14	6.0	56.7
G-HPMCS-26AWG-8C	8*26AWG	8*0.14	6.4	62.6
G-HPMCS-26AWG-9C	9*26AWG	9*0.14	6.9	69.6
G-HPMCS-26AWG-16C	10*26AWG	10*0.14	7.3	75.6
G-HPMCS-26AWG-12C	12*26AWG	12*0.14	7.5	83.0
G-HPMCS-26AWG-14C	14*26AWG	14*0.14	7.9	91.5
G-HPMCS-26AWG-16C	16*26AWG	16*0.14	8.2	100.3
G-HPMCS-26AWG-18C	18*26AWG	18*0.14	8.6	109.2
G-HPMCS-26AWG-20C	20*26AWG	20*0.14	8.8	116.6
G-HPMCS-26AWG-21C	21*26AWG	21*0.14	9.0	121.0
G-HPMCS-26AWG-24C	24*26AWG	24*0.14	10.0	138.2
G-HPMCS-26AWG-25C	25*26AWG	25*0.14	10.2	143.6
G-HPMCS-26AWG-27C	27*26AWG	27*0.14	10.2	149.5
G-HPMCS-26AWG-36C	30*26AWG	30*0.14	10.6	162.5
G-HPMCS-26AWG-32C	32*26AWG	32*0.14	11.1	173.1
G-HPMCS-26AWG-36C	36*26AWG	36*0.14	11.5	190.0
G-HPMCS-24AWG-2C	2*24AWG	2*0.25	5.0	35.8
G-HPMCS-24AWG-3C	3*24AWG	3*0.25	5.2	41.4
G-HPMCS-24AWG-4C	4*24AWG	4*0.25	5.6	48.2
G-HPMCS-24AWG-5C	5*24AWG	5*0.25	6.0	55.2
G-HPMCS-24AWG-6C	6*24AWG	6*0.25	6.4	62.5
G-HPMCS-24AWG-7C	7*24AWG	7*0.25	6.4	66.4
G-HPMCS-24AWG-8C	8*24AWG	8*0.25	6.8	73.6
G-HPMCS-24AWG-9C	9*24AWG	9*0.25	7.4	81.9
G-HPMCS-24AWG-10C	10*24AWG	10*0.25	7.8	89.1
G-HPMCS-24AWG-12C	12*24AWG	12*0.25	8.0	98.7
G-HPMCS-24AWG-14C	14*24AWG	14*0.25	8.4	109.3
G-HPMCS-24AWG-16C	16*24AWG	16*0.25	8.8	120.3
G-HPMCS-24AWG-18C	18*24AWG	18*0.25	9.2	131.4
G-HPMCS-24AWG-20C	20*24AWG	20*0.25	9.5	140.9
G-HPMCS-24AWG-21C	21*24AWG	21*0.25	9.7	146.7
G-HPMCS-24AWG-24C	24*24AWG	24*0.25	10.9	170.8
G-HPMCS-24AWG-25C	25*24AWG	25*0.25	11.1	177.5
G-HPMCS-24AWG-27C	27*24AWG	27*0.25	11.1	185.3
G-HPMCS-24AWG-30C	30*24AWG	30*0.25	11.6	201.9
G-HPMCS-24AWG-32C	32*24AWG	32*0.25	12.1	215.2
G-HPMCS-24AWG-36C	36*24AWG	36*0.25	12.6	236.7
G-HPMCS-22AWG-2C	2*22AWG	2*0.34	5.3	40.9
G-HPMCS-22AWG-3C	3*22AWG	3*0.34	5.5	48.0
G-HPMCS-22AWG-4C	4*22AWG	4*0.34	6.0	56.5
G-HPMCS-22AWG-5C	5*22AWG	5*0.34	6.4	65.3
G-HPMCS-22AWG-6C	6*22AWG	6*0.34	6.9	74.3
G-HPMCS-22AWG-7C	7*22AWG	7*0.34	6.9	79.5
G-HPMCS-22AWG-8C	8*22AWG	8*0.34	7.3	88.5
G-HPMCS-22AWG-9C	9*22AWG	9*0.34	8.0	98.7
G-HPMCS-22AWG-10C	10*22AWG	10*0.34	8.4	107.6
G-HPMCS-22AWG-12C	12*22AWG	12*0.34	8.7	120.1
G-HPMCS-22AWG-14C	14*22AWG	14*0.34	9.1	133.8
G-HPMCS-22AWG-16C	16*22AWG	16*0.34	9.5	147.9

型號	芯線根數+導體規格	芯線根數+導體截面積	電纜近似外徑 (mm Max.)	電纜近似重量 (kg / km)
型號	芯線根數+導體規格	芯線根數+導體截面積	電纜近似外徑 (mm Max.)	電纜近似重量 (kg / km)
G-HPMCS-22AWG-18C	18*22AWG	18*0.34	10.1	163.8
G-HPMCS-22AWG-20C	20*22AWG	20*0.34	10.4	177.4
G-HPMCS-22AWG-21C	21*22AWG	21*0.34	10.6	185.5
G-HPMCS-22AWG-24C	24*22AWG	24*0.34	11.9	215.8
G-HPMCS-22AWG-25C	25*22AWG	25*0.34	12.2	224.4
G-HPMCS-22AWG-27C	27*22AWG	27*0.34	12.2	235.0
G-HPMCS-22AWG-30C	30*22AWG	30*0.34	12.7	256.6
G-HPMCS-22AWG-32C	32*22AWG	32*0.34	13.3	273.7
G-HPMCS-22AWG-36C	36*22AWG	36*0.34	13.8	301.8
G-HPMCS-20AWG-2C	2*20AWG	2*0.5	5.7	48.1
G-HPMCS-20AWG-3C	3*20AWG	3*0.5	6.0	57.6
G-HPMCS-20AWG-4C	4*20AWG	4*0.5	6.4	68.6
G-HPMCS-20AWG-5C	5*20AWG	5*0.5	6.9	79.9
G-HPMCS-20AWG-6C	6*20AWG	6*0.5	7.4	91.4
G-HPMCS-20AWG-7C	7*20AWG	7*0.5	7.4	98.9
G-HPMCS-20AWG-8C	8*20AWG	8*0.5	8.0	110.4
G-HPMCS-20AWG-9C	9*20AWG	9*0.5	8.7	123.3
G-HPMCS-20AWG-10C	10*20AWG	10*0.5	9.2	134.8
G-HPMCS-20AWG-12C	12*20AWG	12*0.5	9.5	151.7
G-HPMCS-20AWG-14C	14*20AWG	14*0.5	10.0	171.4
G-HPMCS-20AWG-16C	16*20AWG	16*0.5	10.6	192.5
G-HPMCS-20AWG-18C	18*20AWG	18*0.5	11.2	214.1
G-HPMCS-20AWG-20C	20*20AWG	20*0.5	11.5	232.5
G-HPMCS-20AWG-21C	21*20AWG	21*0.5	11.8	243.3
G-HPMCS-20AWG-24C	24*20AWG	24*0.5	13.3	283.0
G-HPMCS-20AWG-25C	25*20AWG	25*0.5	13.6	294.4
G-HPMCS-20AWG-27C	27*20AWG	27*0.5	13.6	309.2
G-HPMCS-20AWG-30C	30*20AWG	30*0.5	14.2	338.4
G-HPMCS-20AWG-32C	32*20AWG	32*0.5	14.8	361.1
G-HPMCS-20AWG-36C	36*20AWG	36*0.5	15.4	399.2
G-HPMCS-18AWG-2C	2*18AWG	2*1.0	6.2	60.0
G-HPMCS-18AWG-3C	3*18AWG	3*1.0	6.6	73.6
G-HPMCS-18AWG-4C	4*18AWG	4*1.0	7.1	89.0
G-HPMCS-18AWG-5C	5*18AWG	5*1.0	7.7	104.7
G-HPMCS-18AWG-6C	6*18AWG	6*1.0	8.3	120.6
G-HPMCS-18AWG-7C	7*18AWG	7*1.0	8.3	131.8
G-HPMCS-18AWG-8C	8*18AWG	8*1.0	8.9	147.8
G-HPMCS-18AWG-9C	9*18AWG	9*1.0	9.7	165.7
G-HPMCS-18AWG-10C	10*18AWG	10*1.0	10.4	184.4
G-HPMCS-18AWG-12C	12*18AWG	12*1.0	10.8	210.7
G-HPMCS-18AWG-14C	14*18AWG	14*1.0	11.4	240.0
G-HPMCS-18AWG-16C	16*18AWG	16*1.0	12.1	270.3
G-HPMCS-18AWG-18C	18*18AWG	18*1.0	12.9	301.2
G-HPMCS-18AWG-20C	20*18AWG	20*1.0	13.3	328.2
G-HPMCS-18AWG-21C	21*18AWG	21*1.0	13.6	343.8
G-HPMCS-18AWG-24C	24*18AWG	24*1.0	15.3	399.6
G-HPMCS-18AWG-25C	25*18AWG	25*1.0	15.7	416.0
G-HPMCS-18AWG-27C	27*18AWG	27*1.0	15.7	438.3
G-HPMCS-18AWG-30C	30*18AWG	30*1.0	16.3	480.8
G-HPMCS-18AWG-32C	32*18AWG	32*1.0	17.0	513.3
G-HPMCS-18AWG-36C	36*18AWG	36*1.0	17.8	568.9
G-HPMCS-16AWG-2C	2*16AWG	2*1.5	7.2	93.9
G-HPMCS-16AWG-3C	3*16AWG	3*1.5	7.8	114.8
G-HPMCS-16AWG-4C	4*16AWG	4*1.5	8.5	136.3
