扁平電纜薄膜層壓法成型全過程與壓延工藝有相似點，黏性薄膜的流動歸屬于二維流動，它在成型輥間隙的各點剪切速率均不相同，扁平電纜薄膜層壓法其剪切速率沿層壓方向歷經的轉變全過程，此外正中間粘壓一部分還遭受導線的曳引，提升了流動的復雜化。
預制薄膜法成型時，未進到成型輥的薄膜處在“冷態”，必須在成型輥表層加溫軟化，聚氯乙烯傳熱系數較低，要使薄膜做到粘接溫度必須一定的加溫時間。在成型輥間的塑膠溫度梯度遍布如下圖所示，不難看出，生產制造速率低是預制薄膜成型法的原有缺點。

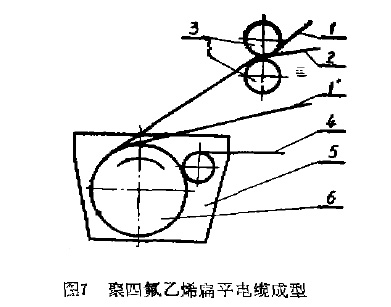

當絕緣層是氟塑料時，聚四氟乙烯僅有軟化點，沒有真正熔點，不可以產生熔體，因此扁平電纜薄膜層壓法不可以選用熱塑法生產加工成型，僅有選用圖7所顯示的方式才可以成型。
扁平電纜薄膜層壓法中先將未燃結聚四氟乙烯薄膜1和導體2在帶槽模輥對3間壓接，導體2的線間距由模輥3調節至適合規格，并同未燃結薄膜1’一起進到燒結爐5。爐內模輥6一樣為帶槽輪，燒結爐為鹽融槽，薄膜1和1’在槽體黏合并燒結為扁平電纜4。
